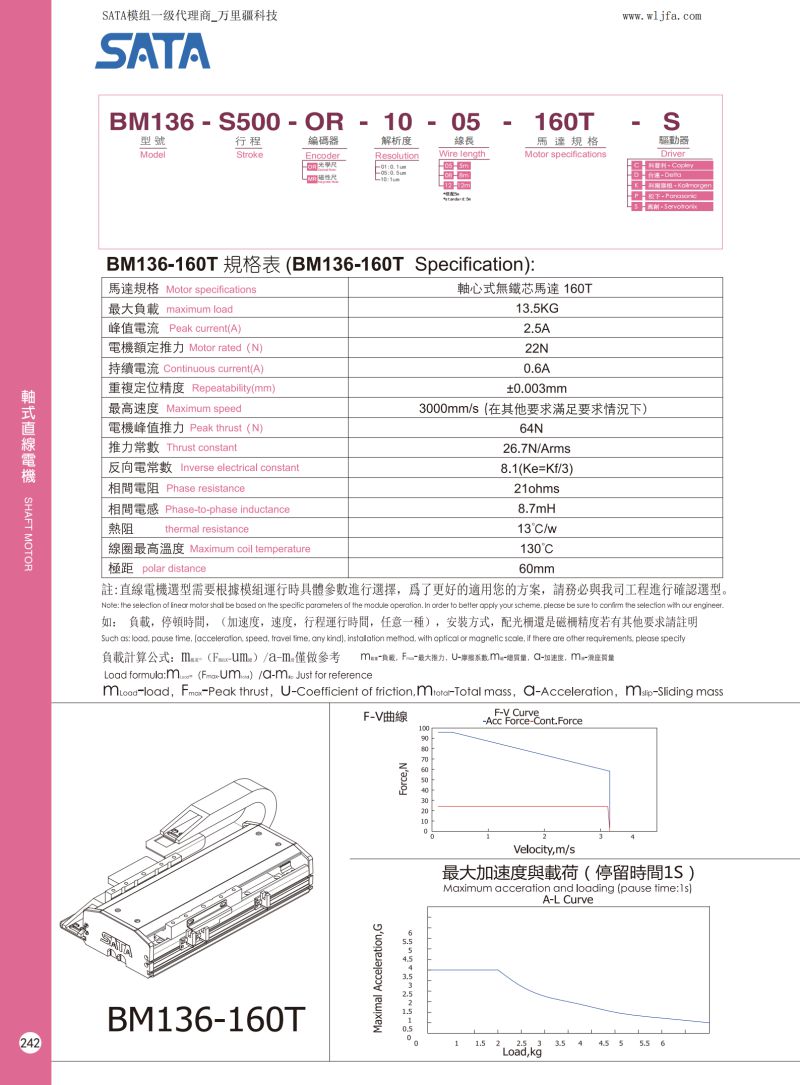

SATA軸式直線電機BM136規格表

馬達規格：軸心式無鐵芯馬達160T

更大負載：13.5KG

峰值電流：2.5A

電機額定推力：22N

持續電流：0.6A

重復定位精度：±0.003mm

更高速度：3000mm/s（在其他要求滿足情況下）

電機峰值推力：64N

推力常數：26.7N/Arms

反向電常數：8.1（Ke=Kf/3）

相間電阻：21ohms

相間電感：8.7mH

熱阻：13°C/W

線圈更高溫度:130°C

極距：60mm

SATA仕達通軸式無鐵芯直線電機BM136選型

BM136-S500-OR-10-05-160T-S

型號BM100

行程S500

編碼器：OR-光學尺，MR-磁性尺

解析度：01：0.1um；05：0.5um；10：1um

線長：0.3-3m；05-5m；08：8m

馬達規格160T

驅動器：C-科普利；D-臺達；K-科爾摩根；P-松下；S-高創

直線電機選型需要根據模組運行時具體參數進行選擇，為了更好的適用您的方案，請與工程師進行確認選型。（負載，停頓時間，（加速度，速度，行程運行時間，任意一種），安裝方式，配光柵還是磁柵(精度)。
